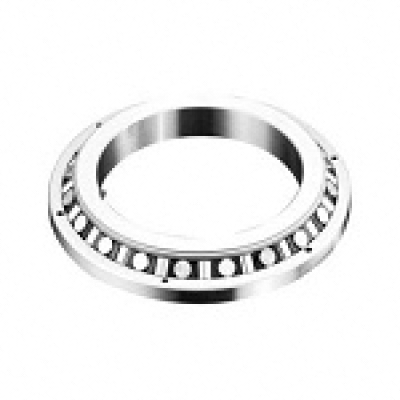

XV100
寻找最佳价格?
填写咨询表，我们将为您提供最合适的解决方案。
询价
概述 |
|
| 部件编号 | XV100 |
Characteristics |
|
| 测量系统 | 公制 |
| 滚子轴承类型 | 交叉 |
| ABEC 等级 | ABEC5(Available in ABEC7/9) |
| 孔 | 带孔 |
| 每环孔数（nϑr） | 16 |
Dimensions |
|
| 内径 | 100 mm |
| 外径 | 170 mm |
| 宽度 | 22 mm |
| 内环高度 | 23 mm |
| 外环宽度 | 22 mm |
| 外环内径 | 117.5 mm |
| 内圈外径 | 116.5 mm |
| 固定孔直径 外环 | 9 mm |
| 运行精度 径向 | 0.01 mm |
| 运行精度 轴向 | 0.01 mm |
| 固定孔的沉孔深度 | 8.5 mm |
| Pitch Circle Diameter Of Fixing Holes | 150 mm |
| 固定孔直径 | 15 mm |
| Di | 100 mm Tolerance: J6 |
| Da | 1165 mm |
| DB | 9 mm |
| DS | 15 mm |
| Ha | 22 mm |
| Hi | 23 mm |
| La | 150 mm |
| TS | 85 mm |
Performance |
|
| 动态径向载荷 | 54 kN |
| 静态径向载荷 | 163 kN |
| 基本额定负载 C | 38.5 kN |
| 基本额定负载 Co | 80 kN |
| 摩擦锁最大允许径向载荷（Frper） | 28.2 kN |
| 用预紧力限制速度 | 326 1/min |
| 用间隙限制速度 | 653 1/min |
Properties |
|
| RoHS | 符合要求 |
| REACH | 符合要求 |
| 重量 | 2.102 kg |
交叉滚子轴承的设计特点
交叉滚子轴承可在各种结构中实现安全精确的安装。该交叉滚子轴承的外径为 170 mm，内径为 100 mm。该轴承非常适用于需要高刚度和平稳旋转的应用，无论是内圈还是外圈旋转，都能确保在径向和轴向载荷下保持稳定性能。
交叉滚子轴承能带来哪些益处？
- 易于安装：预钻的安装孔可实现直接、牢固的安装，从而减少装配时间和精力。
- 高刚度和承载能力：该轴承设计用于承受径向、轴向和力矩载荷，在紧凑空间内提供出色的刚度和承载能力。
- 旋转平稳：交叉排列的滚子确保平稳、精确的旋转，减少摩擦并确保运动的高精度。
- 应用广泛：它非常适用于内圈或外圈需要旋转的场景，使其适用于各种机械和设备。
- 空间效率高：其紧凑设计使其可在空间有限的应用中使用，同时不影响性能。
- 增强的耐用性：该轴承均匀分布载荷，最大限度地减少磨损并延长使用寿命，即使在严苛的运行条件下也是如此。
交叉滚子轴承可用于哪些领域？
- 机器人：为机器人关节和机械手提供精确的旋转运动和高刚度。
- 机床：确保数控机床、铣床和车床的稳定精确旋转，同时承受轴向和径向载荷。
- 转台：提供精确的定位和平稳的旋转，使其成为制造和测试中使用的转台的理想选择。
- 医疗设备：适用于CT扫描仪和MRI系统等医疗成像设备，在这些设备中，高精度和可靠性都至关重要。
- 航空航天和国防：用于雷达系统、卫星定位系统以及其他需要高刚度和平稳运动的设备。
