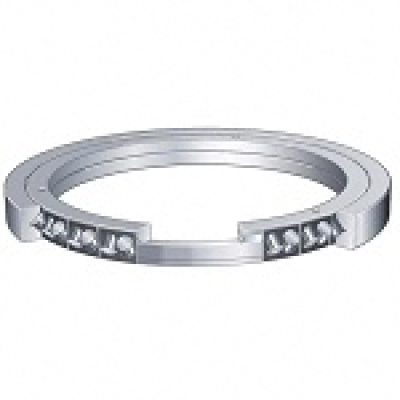

SX011824-A
寻找最佳价格?
填写咨询表，我们将为您提供最合适的解决方案。
询价
概述 |
|
| 部件编号 | SX011824-A |
Characteristics |
|
| 测量系统 | 公制 |
| 滚子轴承类型 | 交叉 |
| ABEC 等级 | ABEC5(Available in ABEC7/9) |
| 孔 | 无孔 |
Dimensions |
|
| 内径 | 120 mm |
| 内径 上公差 | 0.004 mm |
| 内径 下公差 | -0.018 mm |
| 外径 | 150 mm |
| 外径 下公差 | -0.025 mm |
| 宽度 | 16 mm |
| 宽度上限公差 | 0.06 mm |
| 宽度 | -0.06 mm |
| 高度 (H) | 16 mm |
| 单环高度（h） | 16 mm |
| 单环高度下限公差 | -0.01 mm |
| R(min) | 1 mm |
| 外环内径 | 135.6 mm |
| 内圈外径 | 134.4 mm |
| 轴承滚道直径 | 135 mm |
| 运行精度 径向 | 0.01 mm |
| 运行精度 轴向 | 0.01 mm |
| 最低工作温度（Tmin） | -30 °C |
| 最高工作温度（Tmax） | 80 °C |
| S | 1.5 mm |
Performance |
|
| 动态径向载荷 | 8888 lbf |
| 静态径向载荷 | 3150 lbf |
| 基本额定负载 C | 28 kN |
| 基本额定负载 Co | 69 kN |
Properties |
|
| RoHS | 符合要求 |
| REACH | 符合要求 |
| 重量 | 0.698 kg |
SX011824-A轴承的设计特点
SX011824-A轴承采用超薄轻量化设计，非常适合空间受限的应用。SX011824-A轴承的外径为150 mm。其内径为120 mm。其交叉滚子结构使其能够同时承受径向、轴向和力矩载荷，同时保持高精度和稳定性。
SX011824-A轴承能提供哪些优势？
- 紧凑尺寸：其超薄设计可实现节省空间的安装，而不影响性能。
- 多向载荷能力：它能同时支撑径向、轴向和力矩载荷，使其适用于广泛的应用。
- 高精度：该轴承提供平稳的旋转和最小的挠度，确保在精密应用中实现准确的性能。
- 运行稳定：其结构提供高刚度和稳定性，从而在严苛条件下实现可靠的性能。
- 易于安装：可分离式外圈简化了安装和调整过程，提高了在各种设置中的可用性。
SX011824-A轴承可用于哪些领域？
- 机器人技术：用于机器人手臂中需要精确运动的关节和旋转部件。
- 数控机床：在精度和承载能力至关重要的转台和主轴应用中。
- 医疗设备：例如手术机器人和成像设备，需要平稳和精确运动的。
- 光学仪器：在望远镜和显微镜等高精度设备中，稳定定位至关重要。
- 航空航天部件：在要求高可靠性和高精度的飞行控制系统和卫星机构中。
