产品类别 / 球轴承 / 薄壁轴承 / 等截面薄壁 (CS) 轴承 / NG100AR0

NG100AR0

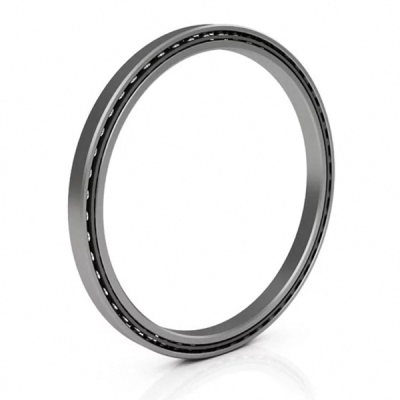

NG100AR0 等截面薄壁 (CS) 轴承

寻找最佳价格?

填写咨询表，我们将为您提供最合适的解决方案。

询价

概述
部件编号 NG100AR0
品牌: 养贞 Brand: LILY 型号对照: KAYDON

Characteristics
测量系统 英制
轴承类型 球类
密封类型 开式
薄壁轴承类型 耐久涂层轴承
载荷方向 角接触
结构 单列
公差等级 ABEC-1
系列 NG 1" x 1"

Dimensions
内径 10"
内径公差 -0.0014"– 0"
外径 12"
外径公差 -0.0014"– 0"
宽度 1"
宽度公差 +.000 –.005"
联系角度 30 °
内圈外径 10.742"
外环内径（小端面） 11.258"
外环内径（大端面） 11.483"
径向游隙 0.0000 – 0.0005"

Material
套圈材料 铬钢
球体材料 铬钢
保持器材料 黄铜

Performance
动态径向载荷 9561 lbf
静态径向载荷 20850 lbf
静态推力载荷 23060 lbf
静态力矩 60190 lbf
ISO 径向 13942 lbf
温度范围 -30°C to 110 °C

Properties
润滑 润滑
RoHS 符合要求
重量 8 lbs
1 ISO 径向额定值按 ISO 281:1990 计算。所列数据仅供比较。
NG100AR0 等截面薄壁 (CS) 轴承 数据表
download pdf 下载 Pdf
CAD1
互 换
LILY 轴承零件系列 NG100AR0 可以替代这些常见的轴承零件号。
LILY
KAYDON
RBC
LNG100AR0
NG100AR0
NG100AR0*RBC

记录:所有其他商标均为其各自所有者的财产。

此处提及的所有其他商标仅用于兼容性描述和产品标识。养贞轴承不隶属于，认可，或赞助这些商标的持有人。

NG100AR0 轴承的设计特点

NG100AR0 轴承是薄壁轴承的一个专门类别。它具有独特的横截面几何形状，随着内孔直径的增大而保持不变。NG100AR0 内径为 10"。外径为 12"。宽度为宽度。它是按照高精度标准制造的，这对于需要精确平稳运动的应用来说至关重要.



NG100AR0 轴承能带来什么好处?

  • 节省空间的设计：恒定、纤细的横截面使该轴承成为空间有限的紧凑型设计的理想选择.
  • 重量轻：其设计减少了材料用量，从而减轻了重量，这对于航空航天和其他对重量敏感的应用来说至关重要.
  • 负荷处理能力：尽管该轴承的截面很薄，但却能承受很大的径向、轴向和力矩载荷，因此在各种机械装置中用途广泛.
  • 低摩擦：摩擦系数低：它的摩擦系数低，从而提高了应用的整体效率.



NG100AR0 轴承可以用来做什么?

NG100AR0 轴承适用于以下应用场合:

  • 工业机械：用于需要在不影响承载能力的情况下节省空间的设备.
  • 航空航天工业：在保持重量和空间效率的同时，均匀的横截面对设计的完整性至关重要.
  • 机器人和自动化：其精度高、体积小，非常适合机器人和自动化机械.
  • 医疗设备：在精密和紧凑设计至关重要的设备中，如先进的成像设备.
