NAA15XL0
寻找最佳价格?
填写咨询表，我们将为您提供最合适的解决方案。
询价
概述 |
|
| 部件编号 | NAA15XL0 |
品牌: 养贞  |
型号对照: KAYDON |
Characteristics |
|
| 测量系统 | 英制 |
| 轴承类型 | 球类 |
| 密封类型 | 开式 |
| 薄壁轴承类型 | 耐久涂层轴承 |
| 载荷方向 | 四点接触 |
| 结构 | 单列 |
| 公差等级 | ABEC-1 |
| 系列 | NAA 3/16" x 3/16" |
Dimensions |
|
| 内径 | 1.5" |
| 内径公差 | -0.0005"– 0" |
| 外径 | 1.875" |
| 外径公差 | -0.0005"– 0" |
| 宽度 | 0.1875" |
| 宽度公差 | -.005"- 0" |
| 内圈外径 | 1.64" |
| 外环内径（小端面） | 1.735" |
| 径向游隙 | 0.0000 – 0.0005" |
Material |
|
| 套圈材料 | 铬钢 |
| 球体材料 | 铬钢 |
| 保持器材料 | 尼龙 |
Performance |
|
| 动态径向载荷 | 296 lbf |
| 静态径向载荷 | 400 lbf |
| 动态推力载荷 | 460 lbf |
| 静态推力载荷 | 1000 lbf |
| 动态时刻 | 187 lbf |
| 静态力矩 | 340 lbf |
| 额定力矩载荷 | 187 ft-lbf |
| 温度范围 | -30°C to 110 °C |
Properties |
|
| 润滑 | 润滑 |
| RoHS | 符合要求 |
| 重量 | 0.039 lbs |
互 换
LILY 轴承零件系列 NAA15XL0 可以替代这些常见的轴承零件号。
LILY
LNAA15XL0
KAYDON
NAA15XL0
RBC
NAA15XL0*RBC
记录:所有其他商标均为其各自所有者的财产。
此处提及的所有其他商标仅用于兼容性描述和产品标识。养贞轴承不隶属于，认可，或赞助这些商标的持有人。

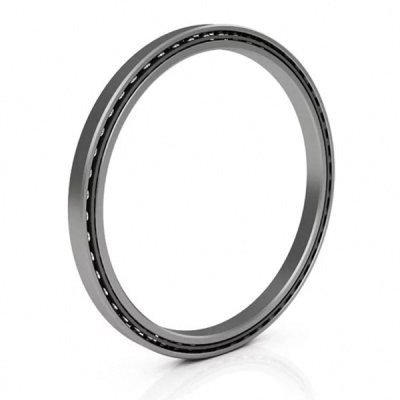

NAA15XL0 轴承的设计特点
NAA15XL0 轴承是薄壁轴承的一个专门类别。它具有独特的横截面几何形状，随着内孔直径的增大而保持不变。NAA15XL0 内径为 1.5"。外径为 1.875"。宽度为宽度。它是按照高精度标准制造的，这对于需要精确平稳运动的应用来说至关重要.
NAA15XL0 轴承能带来什么好处?
- 节省空间的设计：恒定、纤细的横截面使该轴承成为空间有限的紧凑型设计的理想选择.
- 重量轻：其设计减少了材料用量，从而减轻了重量，这对于航空航天和其他对重量敏感的应用来说至关重要.
- 负荷处理能力：尽管该轴承的截面很薄，但却能承受很大的径向、轴向和力矩载荷，因此在各种机械装置中用途广泛.
- 低摩擦：摩擦系数低：它的摩擦系数低，从而提高了应用的整体效率.
NAA15XL0 轴承可以用来做什么?
NAA15XL0 轴承适用于以下应用场合:
- 工业机械：用于需要在不影响承载能力的情况下节省空间的设备.
- 航空航天工业：在保持重量和空间效率的同时，均匀的横截面对设计的完整性至关重要.
- 机器人和自动化：其精度高、体积小，非常适合机器人和自动化机械.
- 医疗设备：在精密和紧凑设计至关重要的设备中，如先进的成像设备.
