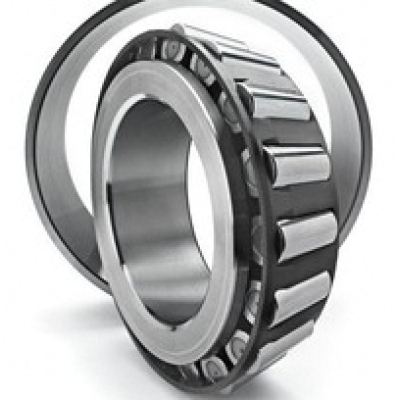

EE203136-203190
寻找最佳价格?
填写咨询表，我们将为您提供最合适的解决方案。
需要批量工业价格?
请提交您的批量需求，我们将根据您的规模提供定制报价。
概述 |
|
| 部件编号 | EE203136-203190 |
品牌: 养贞  |
型号对照: Timken |
| 锥形部件编号 | EE203136 |
| 杯部件号 | 203190 |
Characteristics |
|
| 测量系统 | 英制 |
| 轴承类型 | 滚筒 |
| 滚子轴承类型 | 锥形 |
| 类型 | 轴承 |
| 密封类型 | 开式 |
| 杯子类型 | 标准 |
| 载荷方向 | 合并 |
| 结构 | 单列 |
| 系列 | 203000 |
| ABEC 等级 | ABEC-1 |
Dimensions |
|
| 内径 | 13.625" |
| 内径公差 | +0.002" to 0 |
| 外径 | 19" |
| 外径公差 | +0.002" to 0 |
| 宽度 | 2.625" |
| 宽度公差 | +0.015" to -0.015" |
| 有效中心位置 | 0.64" |
| 杯宽 | 1.75" |
| 杯宽公差 | +0.002" to -0.01 |
| 杯背至净空半径 | 0.27" |
| 杯正面衬底直径 | 18" |
| 杯背直径 | 17.68" |
| 锥体宽度 | 2.5" |
| 锥宽公差 | +0.003" to -0.01 |
| 圆锥体背面至净空半径 | 0.27" |
| 锥体正面衬垫直径 | 15.94" |
| 锥体背面衬垫直径 | 14.8" |
| 锥形笼正面净空 | 0.29" |
| 保持架锥体背面间隙 | 0.57" |
Material |
|
| 套圈材料 | 铬钢 |
| 滚筒材料 | 铬钢 |
| 保持器材料 | 钢 |
Performance |
|
| 动态径向载荷 | 231000 lbf |
| 静态径向载荷 | 398000 lbf |
| 径向游隙 | 标准（可选 C3/C4/C5） |
| 动态径向额定值（9000 万转）（C90） | 59900 lbf |
| 额定动推力（9000 万转）（Ca90） | 42700 lbf |
| 温度范围 | -30° to 110 °C |
Properties |
|
| 润滑 | 需要 |
| RoHS | 符合要求 |
| REACH | 符合要求 |
| 重量 | 69.7 lb |
EE203136-203190 TS (Einreihige Kegelrollenlager) (Zöllig) bestehen aus einer kegeligen Innenringbaugruppe und einem Außenring. EE203136-203190 Die Bohrungsdurchmesser beträgt 13.625". Der Außendurchmesser beträgt 19". EE203136-203190 Das Rollenmaterial ist 铬钢. Die Dichtungsart ist Seal_轴承. Die EE203136-203190 TS (Einreihige Kegelrollenlager) (Zöllig) können sowohl Radial- als auch Axiallasten problemlos aufnehmen und bieten auch unter härtesten Bedingungen geringe Reibung während des Betriebs.
Typische Anwendungen sind:
Getriebesysteme und -übertragungen, Kohleförderanlagen in Wärmekraftwerken, Hafenausrüstung, Gummi- und andere industrielle Anwendungen, Werkzeugmaschinenspindeln, Getriebeuntersetzer, Kfz-Antriebsachsen, Flugzeugräder, Landwirtschaftliche Räder, Spannrollen, Rechenmaschinen, Bau- und Bergbauausrüstung, Eisenbahnradsatzlager usw.
Allgemeine Auswahlfaktoren
Bei der Auswahl von Kegelrollenlagern müssen mehrere Faktoren berücksichtigt werden. Zu diesen Faktoren gehören das Rollenmaterial, die Bauform, die Schutz- und Dichtscheiben, der Käfig, die ABEC-Toleranzklasse, das Radialspiel und das Schmiermittel usw.
